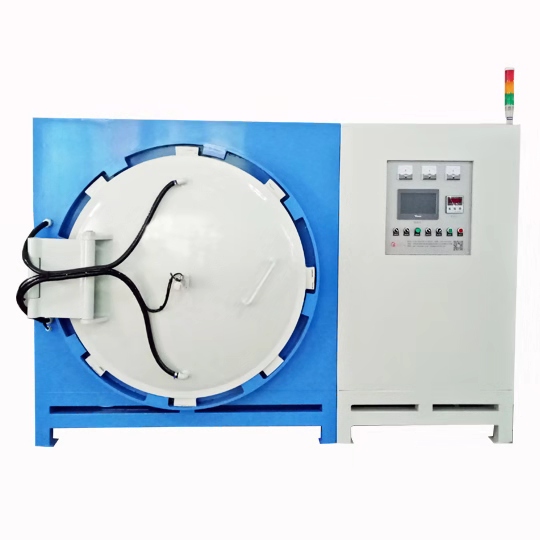

中达强真空钎焊炉是专门用于真空环境下进行钎焊工艺的高精度热处理设备，通过高温加热使钎料熔化并填充工件接头间隙，实现金属材料的牢固连接。其核心优势在于避免氧化、提高接头质量，尤其适用于高精度、高洁净度要求的领域。以下是关于真空钎焊炉的详细介绍：

1. 工作原理

• 真空环境：通过真空泵组将炉腔抽至低压（通常 $10^{-2}\sim 10^{-4}$ Pa），消除氧气和水蒸气，防止钎焊过程中金属氧化。

• 加热过程：

  • 采用电阻加热（石墨或金属发热体）或感应加热，温度范围一般为 $800\mathrm{°}\sim 1200\mathrm{°}$（具体取决于钎料熔点）。

  • 精确控温（±1~5°C），确保钎料均匀熔化并润湿母材。

• 钎料流动：液态钎料通过毛细作用填充接头间隙，形成致密、无气孔的冶金结合。

• 冷却方式：可自然冷却或通入惰性气体（如氮气、氩气）加速冷却（气淬）。

2. 核心特点

• 无氧化钎焊：真空环境杜绝氧化层，提高接头强度和耐腐蚀性。

• 高洁净度：避免钎剂残留，适合精密电子元件、航空航天部件。

• 复杂结构兼容：可实现多接头、异形件的均匀钎焊。

• 自动化控制：PLC或触摸屏集成系统，支持工艺参数编程和记录。

3. 主要应用领域

• 航空航天：涡轮叶片、蜂窝结构、热交换器钎焊。

• 电子器件：功率半导体（IGBT）、真空管、微波组件。

• 汽车制造：铝合金散热器、电池冷却板、传感器。

• 医疗器械：不锈钢或钛合金精密器械的无钎剂连接。

4. 设备结构组成

5. 工艺优势 vs 传统钎焊

6. 选购关键参数

• 最高温度：根据钎料熔点选择（如银基钎料约800°C，镍基钎料需1200°C）。

• 有效工作区：匹配工件尺寸，避免空间不足或能源浪费。

• 真空度：高活性材料（如钛）需 $10^{-4}$ Pa以上，一般材料 $10^{-2}$ Pa即可。

• 冷却速率：气淬功能可提高生产效率，尤其对铝合金等需快速冷却的材料。

• 自动化程度：批量生产需配备机械手、自动送料系统。

7. 常见问题与解决方案

• 钎料不润湿：

  • 原因：母材表面污染或真空度不足。

  • 解决：提高真空度、增加工件清洗工序。

• 焊缝气孔：

  • 原因：钎料含气或加热速率过快。

  • 解决：预脱气处理、优化升温曲线。

• 炉内污染：

  • 原因：钎料挥发或工件残留油脂。

  • 解决：定期清洁炉膛、使用高纯度钎料。

8. 维护要点

• 密封系统：定期更换炉门密封圈（氟橡胶或金属密封），检查法兰接口。

• 发热体寿命：石墨发热体避免骤冷骤热，发热体防止氧化（仅限真空使用）。

• 真空泵保养：定期更换机械泵油，清理过滤器，防止返油污染炉腔。

• 温度校准：每月用标准热电偶校验炉温均匀性。

9. 典型工艺流程

1. 工件预处理：清洗去油、去除氧化层（酸洗或喷砂）。

2. 装配定位：将钎料（箔、丝、粉）预置在接头处，固定工件。

3. 抽真空：启动真空泵，达到设定真空度（如 $5\times 10^{-3}$ Pa）。

4. 加热钎焊：按工艺曲线升温→保温→冷却。

5. 出炉检测：X射线探伤、金相分析、拉力测试。

总结：中达强真空钎焊炉是高端制造业的核心设备，特别适合对洁净度、强度要求严苛的领域。选择时需重点关注温度控制精度、真空系统稳定性及工艺适配性，同时结合生产需求平衡设备成本与长期维护投入。
