真空气体淬火炉
分享到：

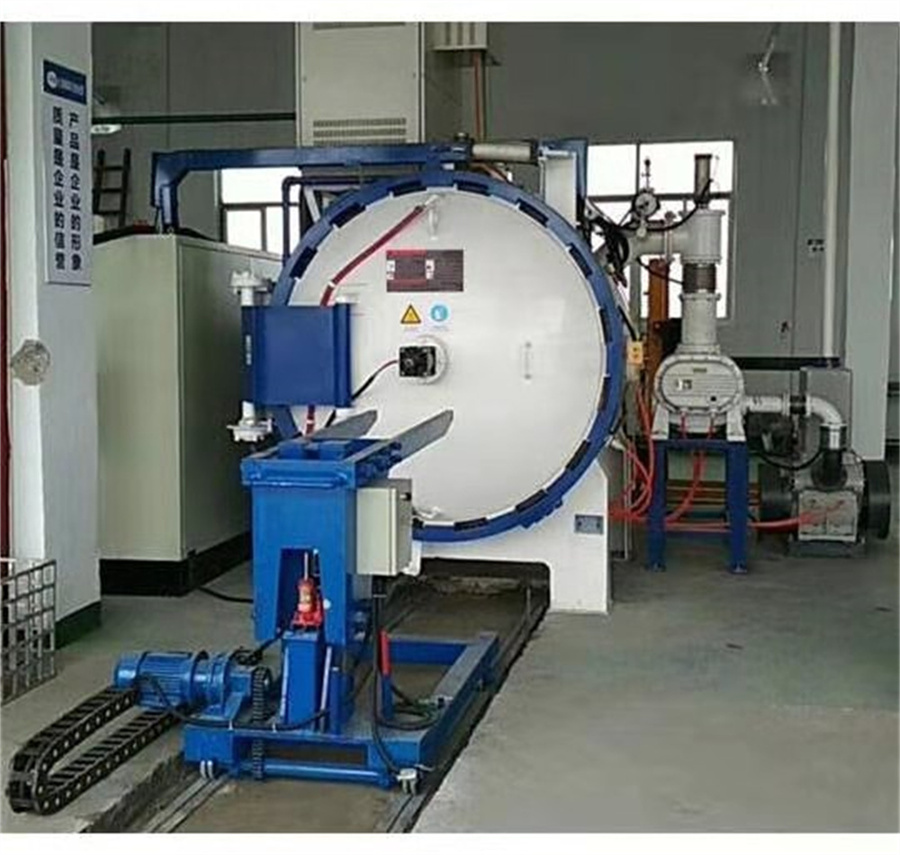

真空气体淬火炉

价格：
￥0.00
13798409483
产品详情

中达强真空淬火炉是一种在真空或低压环境中进行淬火处理的高端热处理设备，通过快速冷却使金属材料获得高硬度、耐磨性和尺寸稳定性，广泛应用于工具钢、模具、航空航天部件等领域。以下是关于真空淬火炉的详细介绍：

1. 工作原理

  • 真空环境：
    利用真空泵组（机械泵+扩散泵/罗茨泵）将炉内压力降至 10−1∼10−3 3Pa，避免工件氧化和脱碳。

  • 加热阶段：电阻加热：采用石墨或钼发热体，均匀加热至材料奥氏体化温度（如1000°C~1300°C）。

    • 控温精度：通过PID算法和热电偶/红外测温仪实现±3°C以内的温度控制。

  • 淬火冷却：

    • 气淬（高压气体冷却）：通入高纯度氮气（N₂）或氩气（Ar），压力可达2~20 bar，实现快速冷却（适用于高速钢、钛合金）。

2. 核心特点

  • 无氧化淬火：真空环境杜绝氧化皮，保持工件表面光洁，减少后续加工量。

  • 高冷却速率：通过高压气体冷实现可控淬透性，适应不同材料需求。

  • 低变形量：均匀加热和梯度冷却减少热应力，提升尺寸精度。

  • 环保节能：无油烟排放，气淬系统。

3. 主要应用领域

  • 工具制造：钻头、铣刀、齿轮等高速钢工具的表面硬化。

  • 模具加工：注塑模、压铸模的淬火与回火处理。

  • 航空航天：钛合金叶片、起落架部件的高强度淬火。

  • 汽车工业：发动机气门、传动齿轮的耐磨处理。

  • 精密机械：轴承、丝杠的尺寸稳定性强化。

4. 设备结构组成

组件功能
炉体双层水冷结构，内壁采用耐高温不锈钢或石墨复合材料，确保密封性。
加热室石墨/钼发热体，均匀分布确保温度场一致性。
淬火室配备气淬喷嘴或油槽，支持快速转移工件（如升降机构或平移机构）。
真空系统机械泵+扩散泵/罗茨泵组合，实现快速抽真空（如30分钟内达 1010−3 Pa）。
气体循环系统高压气罐+循环风机，加速气体冷却效率（气淬压力可达20 bar）。
控制系统PLC+触摸屏，集成温度-压力-时间多参数联动，支持工艺曲线编程。

5. 关键工艺参数

  • 温度范围：

    • 常规淬火：800°C~1300°C（依材料而定，如H13模具钢需1020°C~1050°C）。

  • 真空度：

    • 普通材料：1010−1∼10−2 Pa；高活性材料（如钛合金）：需 10−3 Pa以上。

  • 冷却速率：

    • 气淬：通过气压调节（如6 bar氮气冷却速度≈200°C/s）。


  • 装炉量：根据炉膛尺寸设计（如有效区Φ600×400mm）。

6. 真空淬火 vs 传统淬火

对比项真空淬火炉盐浴/气氛炉淬火
氧化控制完全无氧化，表面无需清理需保护气氛或盐浴，存在污染风险
变形控制热应力小，变形量≤0.1%变形较大（0.3%~0.5%）
冷却介质高压气体或真空，环保可控盐水、油或熔盐，可能产生有害气体
适用材料高合金钢、钛合金、精密部件普通碳钢、低合金钢
能耗成本较高（真空系统耗能）较低

7. 常见问题与解决方案

  • 冷却速度不足：

    • 原因：气体压力低或油循环不畅。

    • 解决：检查气路阀门、提高氮气压力至10 bar以上；清理油过滤器。

  • 工件表面轻微氧化：

    • 原因：真空泄漏或抽气时间不足。

    • 解决：更换密封圈、延长抽真空时间至工艺要求。

  • 淬火后硬度不均：

    • 原因：炉温均匀性差或装炉过密。

    • 解决：校准炉温均匀性（如±5°C内）、优化工件摆放间距。

  • 污染：

    • 原因：淬火老化或含水。

    • 解决：定期更换真空油（每年1~2次），加装油水分离器。

8. 维护与保养

  • 真空系统：

    • 每月检查机械泵油位，每半年更换扩散泵油。

    • 定期清理捕集器，防止油蒸气返流。

  • 加热元件：

    • 石墨发热体避免接触水分，每月用酒精擦拭表面积碳。

    • 发热体严禁暴露于氧气，仅限真空环境使用。

  • 冷却系统：

    • 气淬管路每季度检查喷嘴堵塞情况。

  • 密封性检测：

    • 每年进行氦质谱检漏，确保炉体泄漏率≤1×10⁻⁴ Pa·m³/s。

9. 典型工艺流程

  1. 装炉：工件清洁去脂，均匀摆放在料架上（避免叠放）。

  2. 抽真空：启动机械泵→罗茨泵→扩散泵，达到设定真空度（如 5*105×10−310 Pa）。

  3. 加热：按工艺曲线升温（如20°C/min）至奥氏体化温度，保温30~60分钟。

  4. 淬火：

    • 气淬：充入高压氮气（10~15 bar），冷却至200°C以下。

  5. 回火（可选）：在真空或保护气氛中进行低温回火（200°C~500°C），消除残余应力。

真空淬火炉 深圳真空淬火炉 东莞真空淬火炉 佛山真空淬火炉 中山真空淬火炉 广州真空淬火炉 惠州真空淬火炉 河源真空淬火炉 梅州真空淬火炉 上海真空淬火炉 真空炉 真空热处理炉 真空气淬炉 真空退火炉 真空回火炉 热处理炉 退火炉 回火炉 淬火炉 热处理炉 真空烧结炉 烧结炉 高真空炉 高真空热处理炉 高真空淬火炉

总结：真空淬火炉凭借其无氧化、低变形、高精度的特性，成为高端材料热处理的优选设备。选择时需重点关注冷却方式（气淬）、最高温度、真空度稳定性及自动化程度，同时结合生产规模（批量/单件）和材料特性（如淬透性）进行匹配。长期使用中，规范维护和工艺优化是保障设备寿命与产品质量关。
